Funcionalidade Padrão

• Controle por PLC – programável.
• Número de placas empilháveis é mais alto que com magazines.
• Sensor que sinaliza pilha de placas vazia.

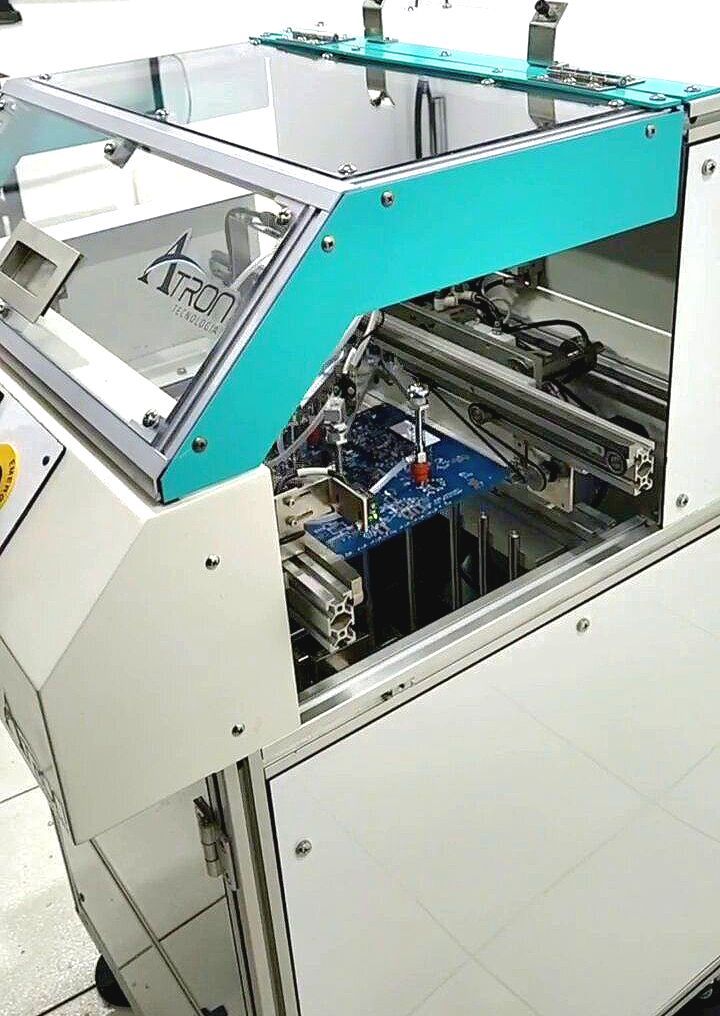

• Posicionamento flexível das pipetas de sucção.

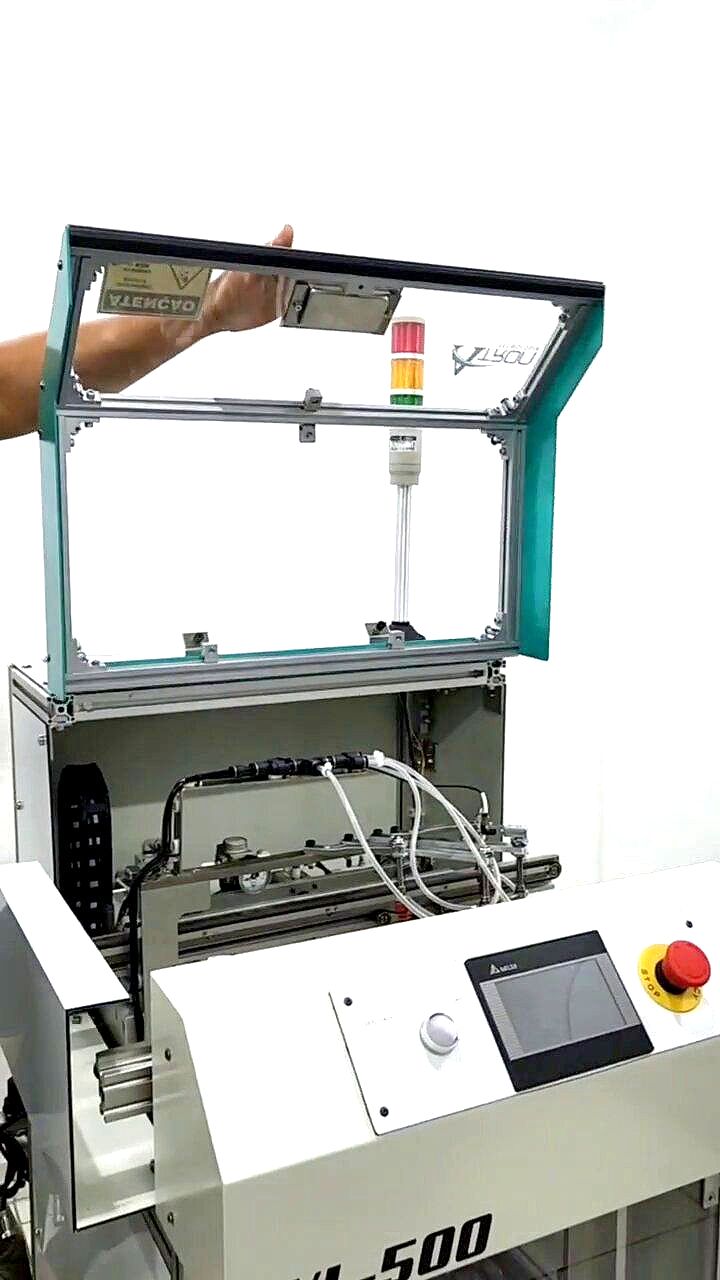

• Porta de carregamento de placas frontal de uso conveniente.

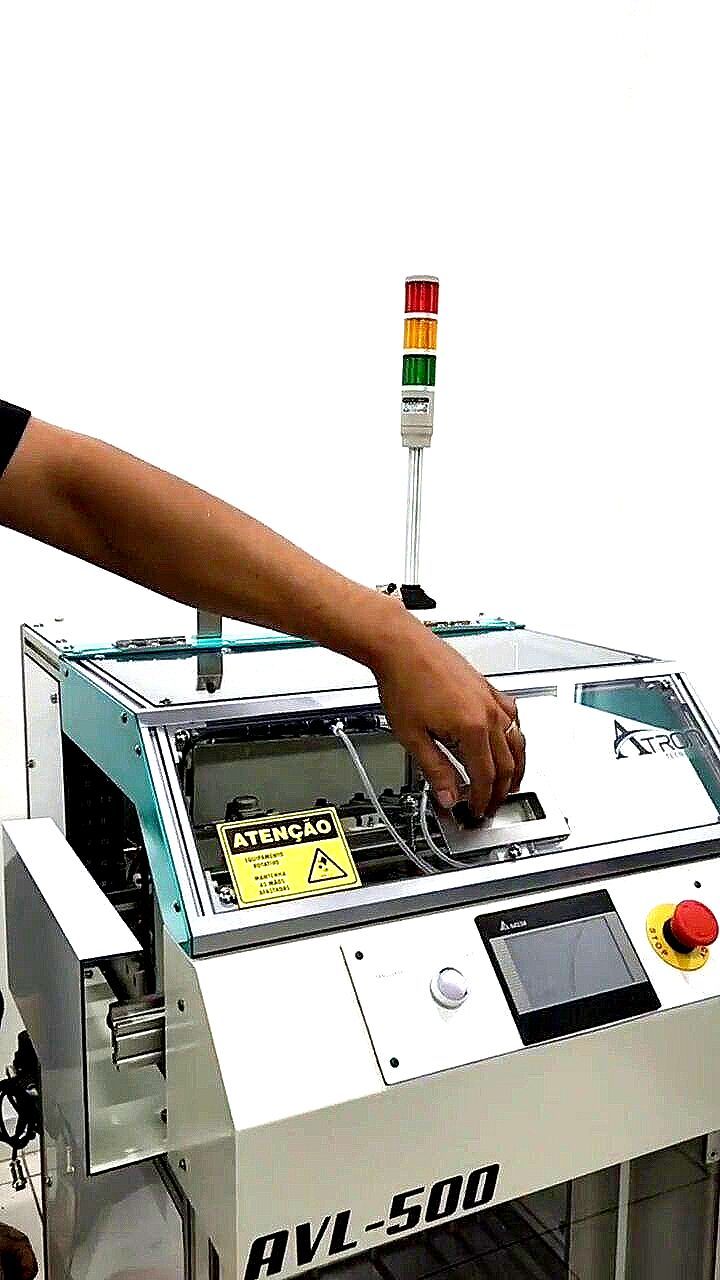

• Torre de Sinalização Verde / Vermelho / Amarelo.
• Ajuste de largura por fusos sem fim, garantindo precisão e paralelismo de conveyors.

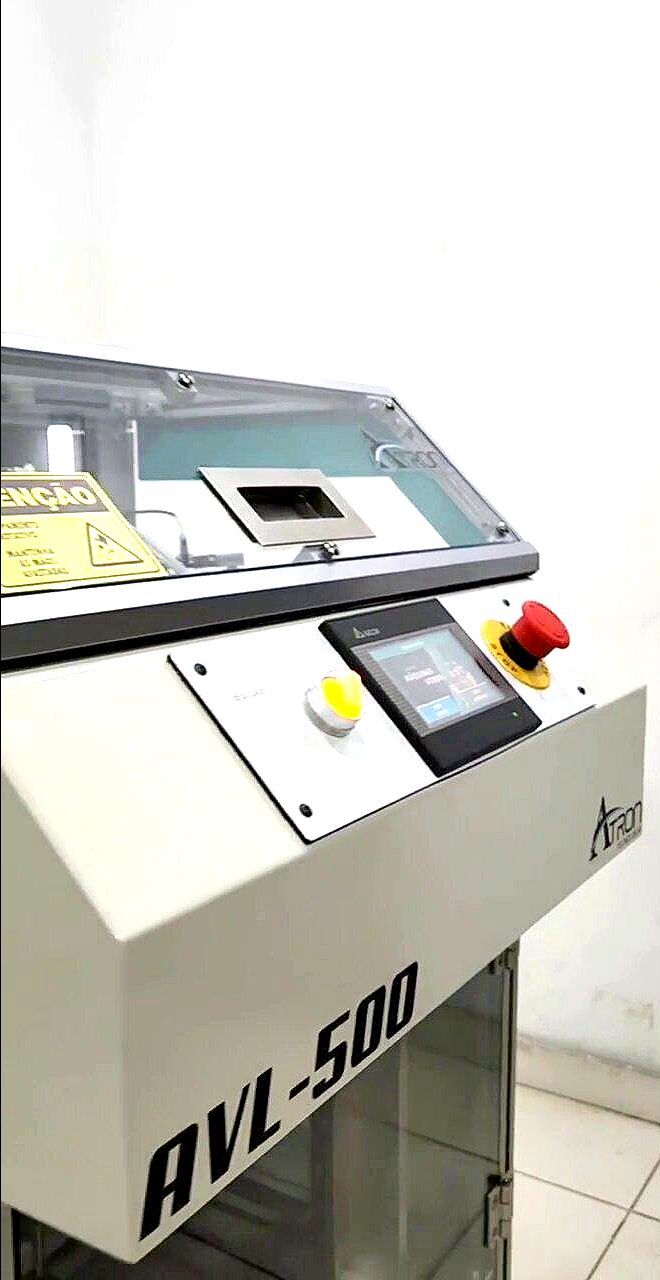

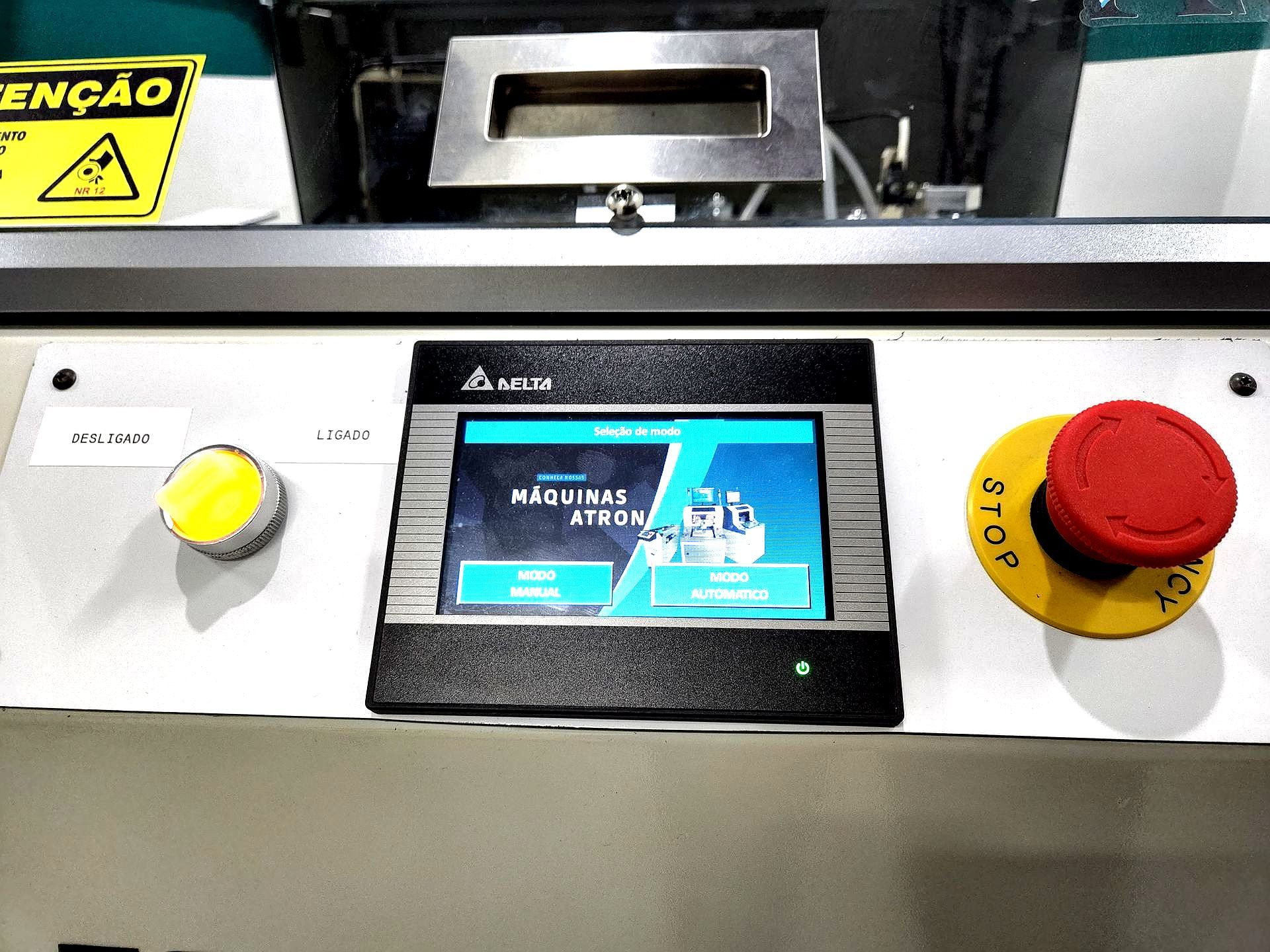

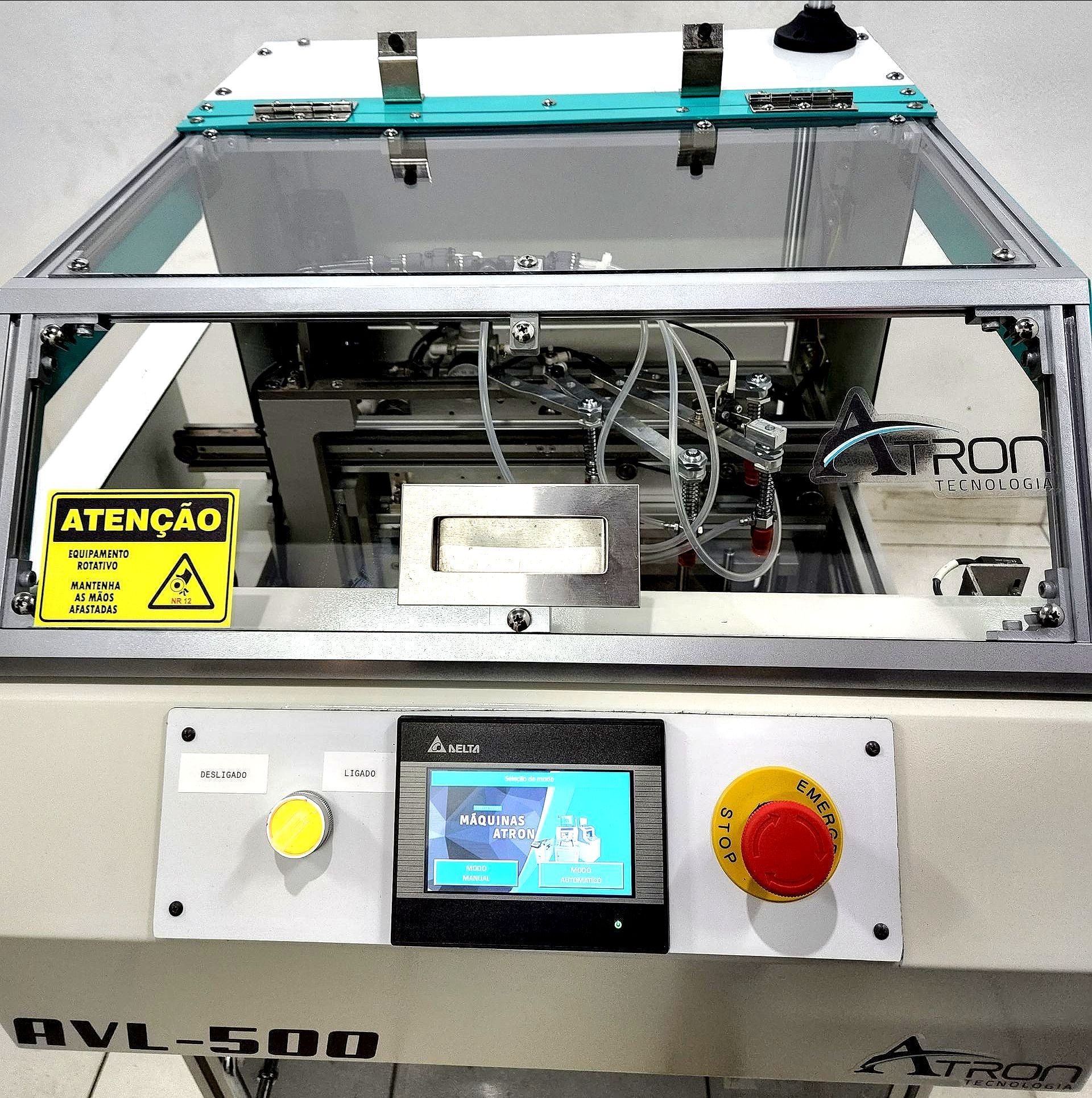

• Funções de controle por painel de membrana de toque suave, com LEDs.
• Função de by-pass (ou pass-through) que possibilita que o equipamento seja colocado em serie com um equipamento anterior a ele, e deixe a placa passar sem retirar da pilha de placas.
• Estrutura sólida para prevenir deslocamentos indesejados.
• Interface compatível com SMEMA.

1 - Altura do transporte / correia: 900 ±30 mm

2 - Direção de Transporte: Esquerda para Direita

3 - Lado da operação: Frontal

4 - Trilho fixo: Frontal

5 - Interface:  SMEMA

6 - Correia: ESD (plana ou circular)

7 - Velocidade da Correia: 0,5 a 20 m/min

8 - Borda da Placa: 3mm

9 - Alimentação AC: 220 VAC / 60Hz / Monofásico

10 - Potência: 150W

11 - Ar Comprimido: 6 bar

12 - Consumo de Ar Comprimido: Máximo de 10 litros / minuto

13 - Diâmetro de Pipetas de vácuo: 15mm (ou especificar)

14 - Espessura da placa: 0,6 a 4 mm

15 - Capacidade da pilha de placas: 240mm / espessura da PCB (ou especificar)

A) Equipamento:

Garantia integral do fabricante por um período de 12 (doze) meses após a data de embarque.

O envio e retorno das peças em garantia ao fabricante são de responsabilidade do cliente.

Excluem-se da garantia os defeitos provocados por utilização inadequada.

Garantia plena de fornecimento de peças por 10 anos.

B) Mão de Obra:

12 (doze) meses após a data de embarque.

Excluem-se da garantia os defeitos provocados por utilização inadequada.

Para os equipamentos instalados fora do municipio de Manaus, as despesas de viagem e estadia do pessoal técnico da ATROM, ocorridas durante a instalação do equipamento, cursos e chamadas de assistência técnica serão de responsabilidade do cliente.

Limitações de Atendimento:

Os atendimentos técnicos dentro do período de garantia de serviços serão gratuitos dentro  do horário comercial - SEG - SEX das 08:00hs às 17:00hs. Os atendimentos efetuados por  solicitação de chamada técnica fora do horário comercial serão cobrados por hora efetiva de trabalho, independente da condição de chamada.

Cobertura:

São consideradas como "fora de garantia", todas as peças e partes de desgaste natural, ou  provocadas por falha ou falta de manutenção preventiva e conservação, ou por erros de  operação, ou por intervenção de terceiros não habilitados e não autorizados pelo fabricante ou fornecedor.

Dentro de grupo de peças e partes de desgaste, encontram-se todas as unidades de movimentação, atrito, acionamento constante e sob influência direta de fonte externa de suprimento, como ar comprimido, vácuo e água. São as mais comuns: correntes, guias, roldanas, coroas dentadas, correias, polias, rolamentos, mancais, filtros de ar, filtros em geral, lentes, bocais, chaves fim de curso, válvulas ejetoras (ejectors), válvulas solenóides, pistões pneumáticos, entre outras peças que comprovadamente sejam peças e partes de movimentação e desgartes. Para os serviços aplicados dentro deste grupo definido, as horas técnicas empregadas no reparo ou substituição, serão cobradas em separado conforme tabela padrão de hora técnica vigente na ocasião.

Instalação:

Será executada por um técnico da ATRON sem custo adicional para o cliente, entretanto para os equipamentos instalados fora do município de Manaus, as despesas de deslocamento, alimentação e estadia serão de responsabilidade do cliente.
