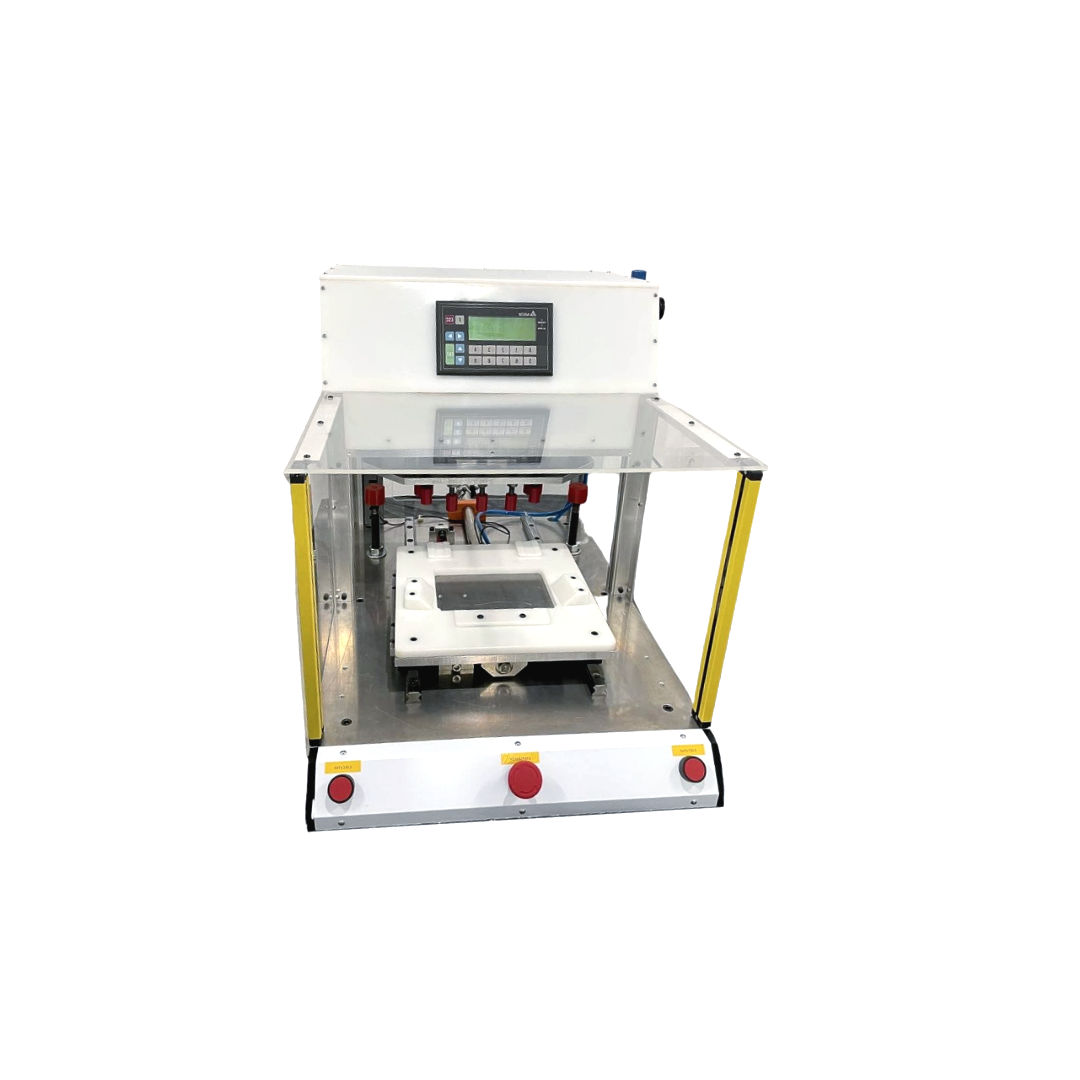

Medidas

• Tamanho do equipamento 720x500x58te0mm
• Área de prensagem 300x300x100mm

Estrutura

• Chapa de alumínio de 12mm
• Perfis estrutural de alumínio 30x30
• Policarbonado cristal de 4mm (proteção)
• PEAD de 6mm (carenagem)

Pneumática

• Regulador de pressão até 8,5Bar com manômetro e conexão PU8
• Eletroválvula pneumática 5/2 vias 24vdc com conexão PU6 e silenciadores de 1/8”
• Válvula reguladores de fluxo PU6 ¼”

Sistema de Movimento / Atuadores

• Trilho linear 20mm – patim com abas 20mm (mesa)
• Guias linear Ø 20mm x 250mm – rolamento linear com flange (prensa)
• Cilindro pneumático dupla ação Ø 25mm X 300mm com êmbolo magnético (mesa)
• Cilindro pneumático dupla ação Ø 63mm x 100mm com êmbolo magnético (prensa)

Controle / Segurança

• CLP com IHM Delta TP04 relé
• Cortina de luz 300mm (Cloweit) espaçamentos 40mm
• Relé de segurança Digimec DPX257 T4 e DPX257 T10
• Acionamento por bi-manual

Operação

• O controlador possibilita os ajustes de tempo de operação (Avanço/retorno da mesa e avanço/retorno prensa)
• Contador de operação
• Operação manual / automático
• Tela de I/O (entradas/saídas)

A) Equipamento:

Garantia integral do fabricante por um período de 12 (doze) meses após a data de embarque.

O envio e retorno das peças em garantia ao fabricante são de responsabilidade do cliente.

Excluem-se da garantia os defeitos provocados por utilização inadequada.

Garantia plena de fornecimento de peças por 10 anos.

B) Mão de Obra:

12 (doze) meses após a data de embarque.

Excluem-se da garantia os defeitos provocados por utilização inadequada.

Para os equipamentos instalados fora do municipio de Manaus, as despesas de viagem e estadia do pessoal técnico da ATROM, ocorridas durante a instalação do equipamento, cursos e chamadas de assistência técnica serão de responsabilidade do cliente.

Limitações de Atendimento:

Os atendimentos técnicos dentro do período de garantia de serviços serão gratuitos dentro  do horário comercial - SEG - SEX das 08:00hs às 17:00hs. Os atendimentos efetuados por  solicitação de chamada técnica fora do horário comercial serão cobrados por hora efetiva de trabalho, independente da condição de chamada.

Cobertura:

São consideradas como "fora de garantia", todas as peças e partes de desgaste natural, ou  provocadas por falha ou falta de manutenção preventiva e conservação, ou por erros de  operação, ou por intervenção de terceiros não habilitados e não autorizados pelo fabricante ou fornecedor.

Dentro de grupo de peças e partes de desgaste, encontram-se todas as unidades de movimentação, atrito, acionamento constante e sob influência direta de fonte externa de suprimento, como ar comprimido, vácuo e água. São as mais comuns: correntes, guias, roldanas, coroas dentadas, correias, polias, rolamentos, mancais, filtros de ar, filtros em geral, lentes, bocais, chaves fim de curso, válvulas ejetoras (ejectors), válvulas solenóides, pistões pneumáticos, entre outras peças que comprovadamente sejam peças e partes de movimentação e desgartes. Para os serviços aplicados dentro deste grupo definido, as horas técnicas empregadas no reparo ou substituição, serão cobradas em separado conforme tabela padrão de hora técnica vigente na ocasião.

Instalação:

Será executada por um técnico da ATRON sem custo adicional para o cliente, entretanto para os equipamentos instalados fora do município de Manaus, as despesas de deslocamento, alimentação e estadia serão de responsabilidade do cliente.
