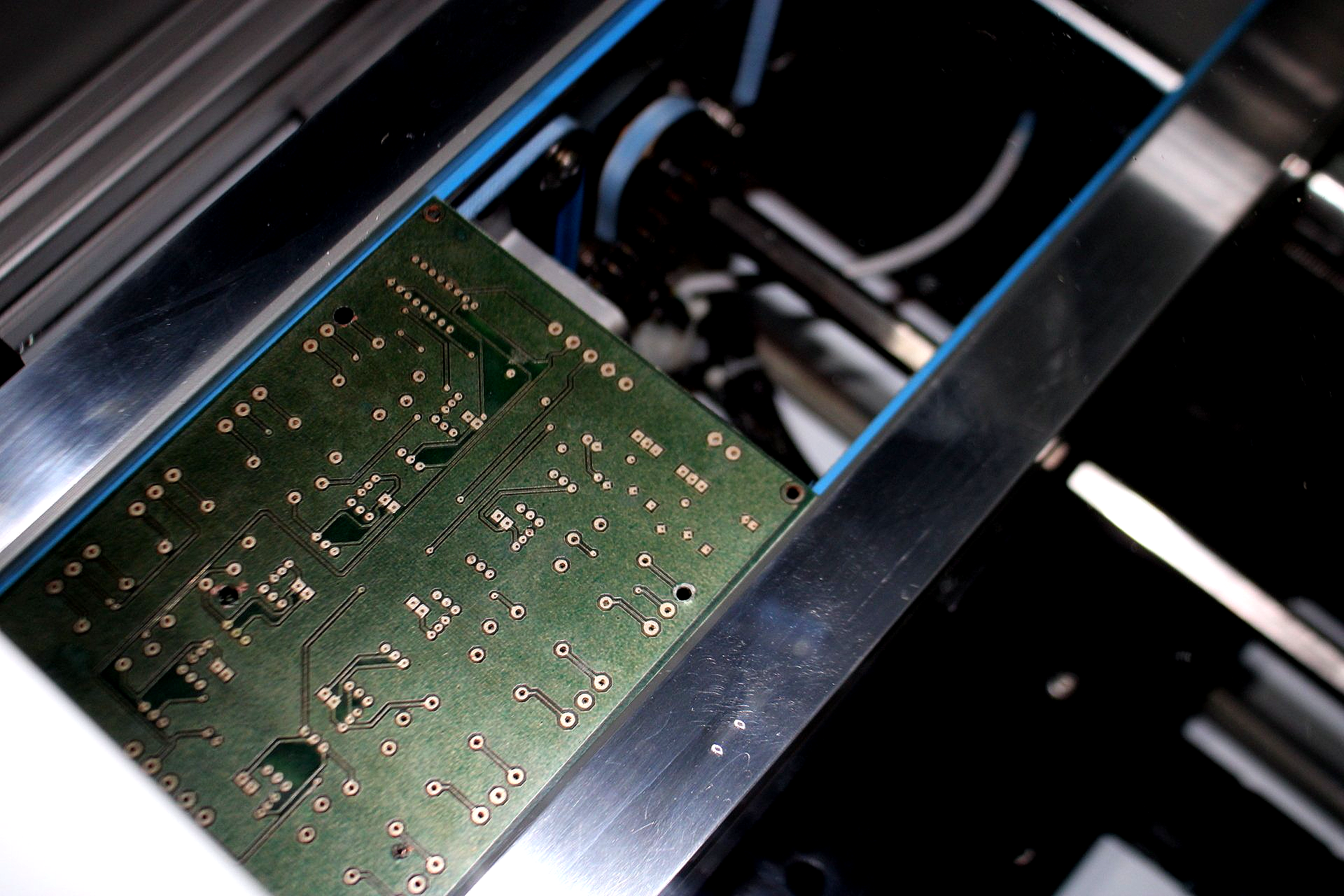

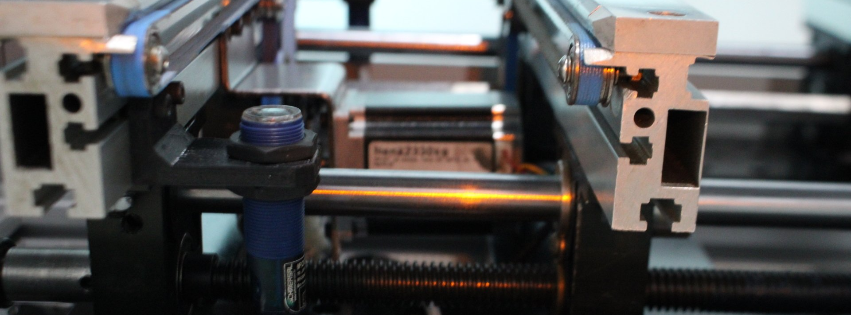

Sistema de Conveyor

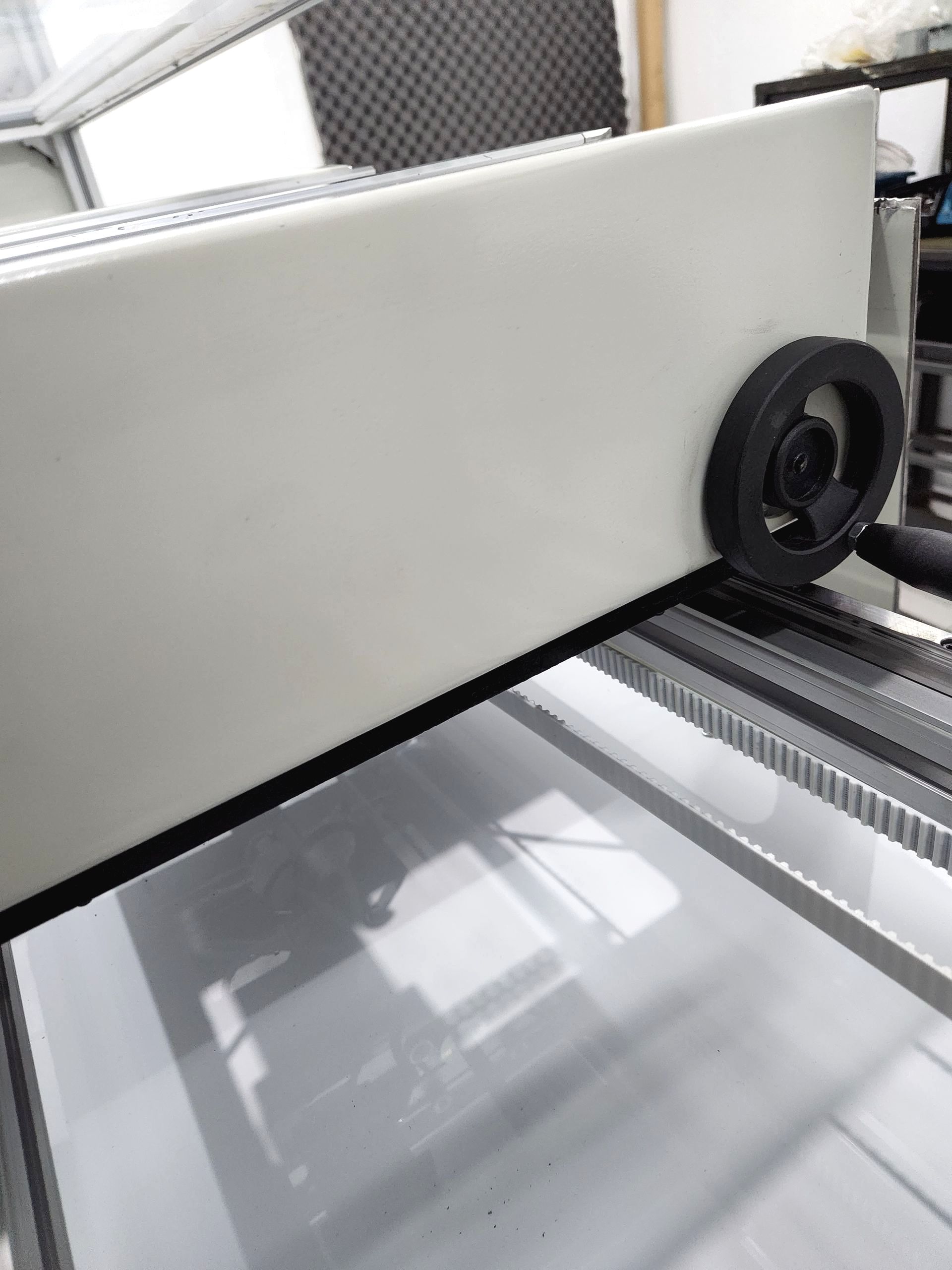

• Largura do conveyor: 500 mm com ajuste manual de abertura
• Guias lineares: Rolamentos lineares sobre guias retificadas de 20 mm

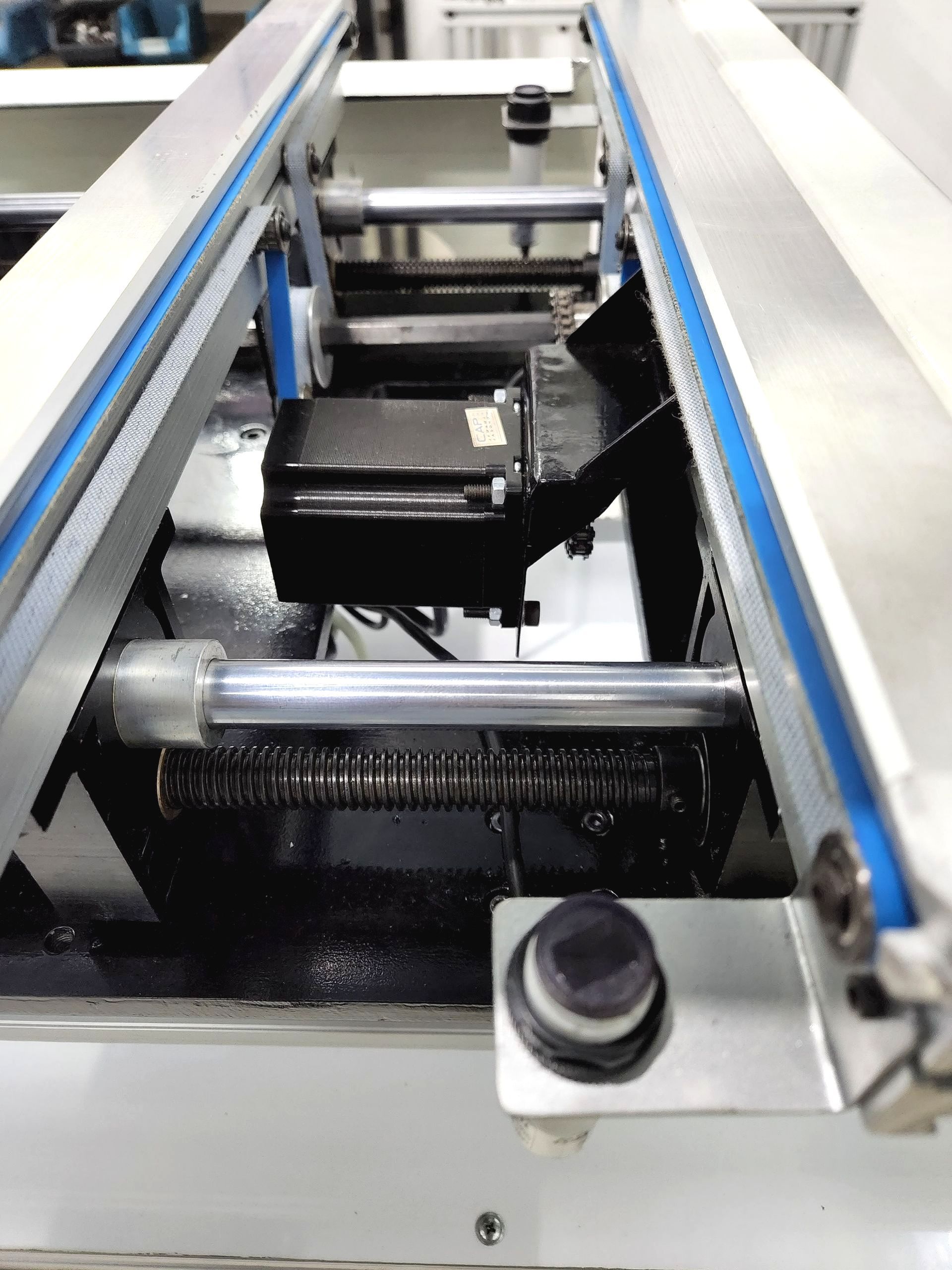

• Fuso de ajuste: Fuso trapezoidal de 20 mm com castanha em latão, passo fino — garante precisão no ajuste
• Lanes: Trilhos guia para correias em perfil de alumínio retificado
• Correias: ESD de alta resistência, 10 mm (largura) x 1 mm (espessura)
• Polias: Em aço inox para maior durabilidade
• Tração: Sistema com corrente acionado por motor de passo Nema 24
• Sensores óticos de precisão na entrada e saída das placas — com posição ajustável

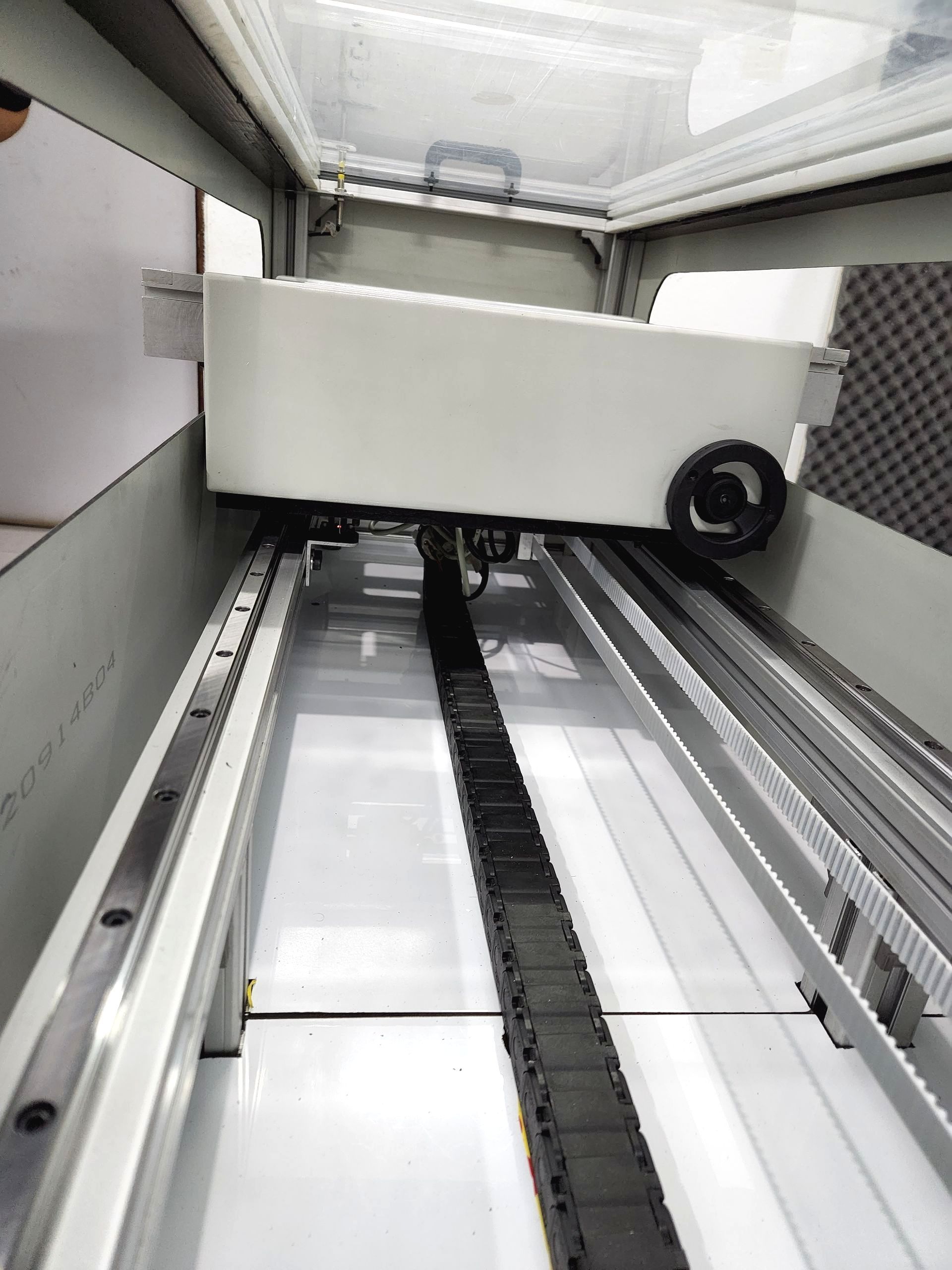

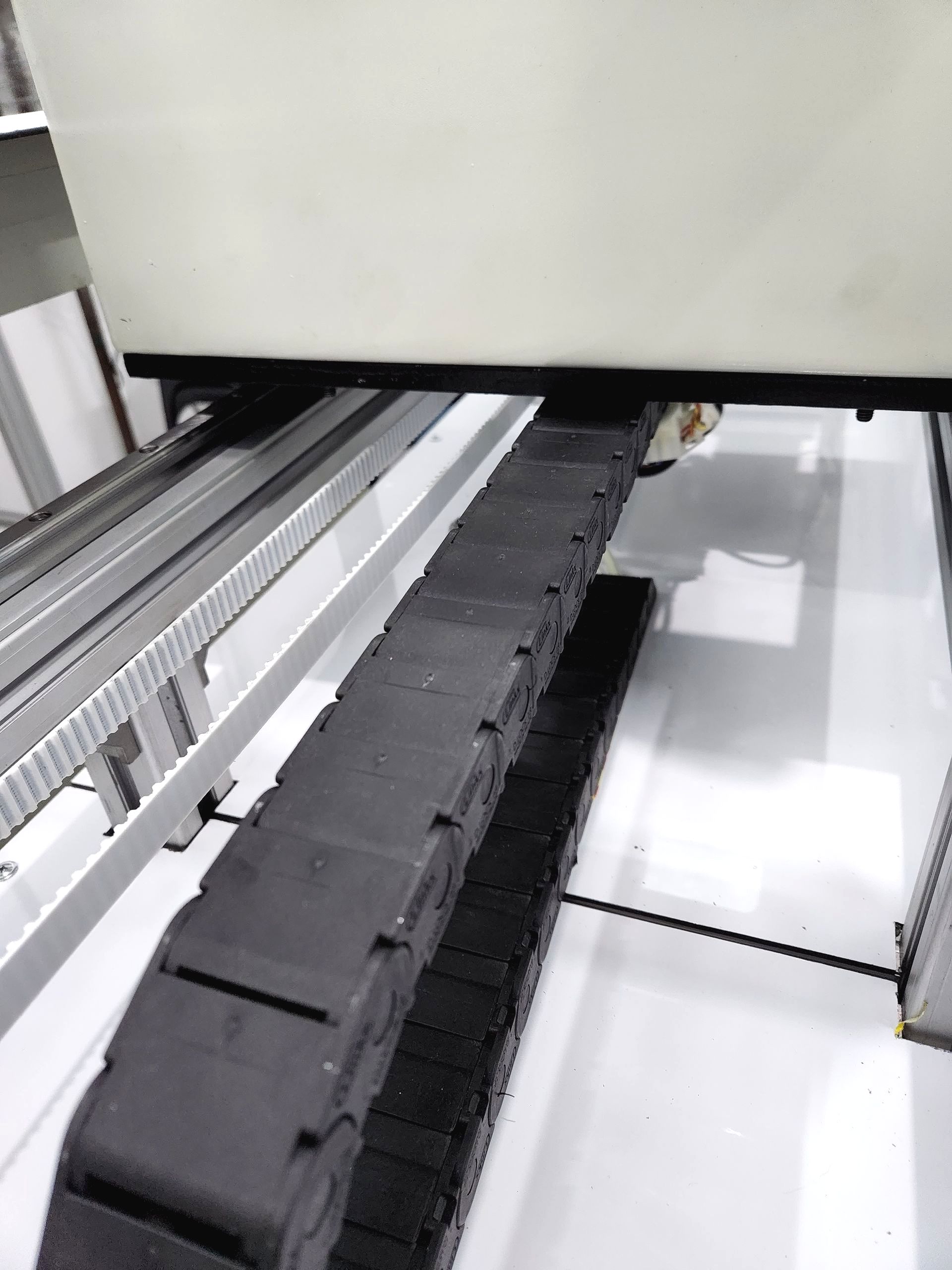

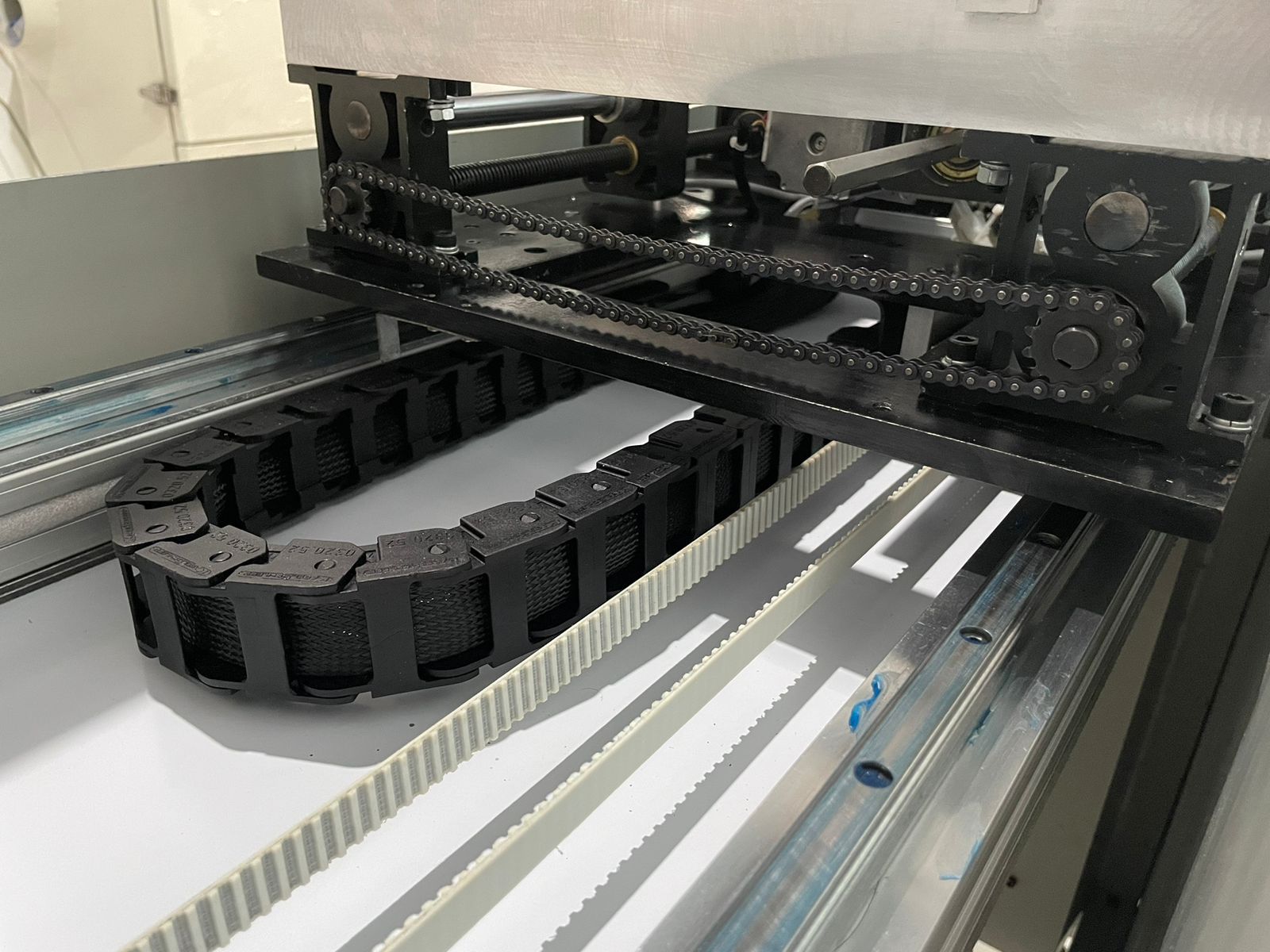

Sistema de Transferência

• Guias: Trilhos lineares de 20 mm com 4 patins de deslizamento

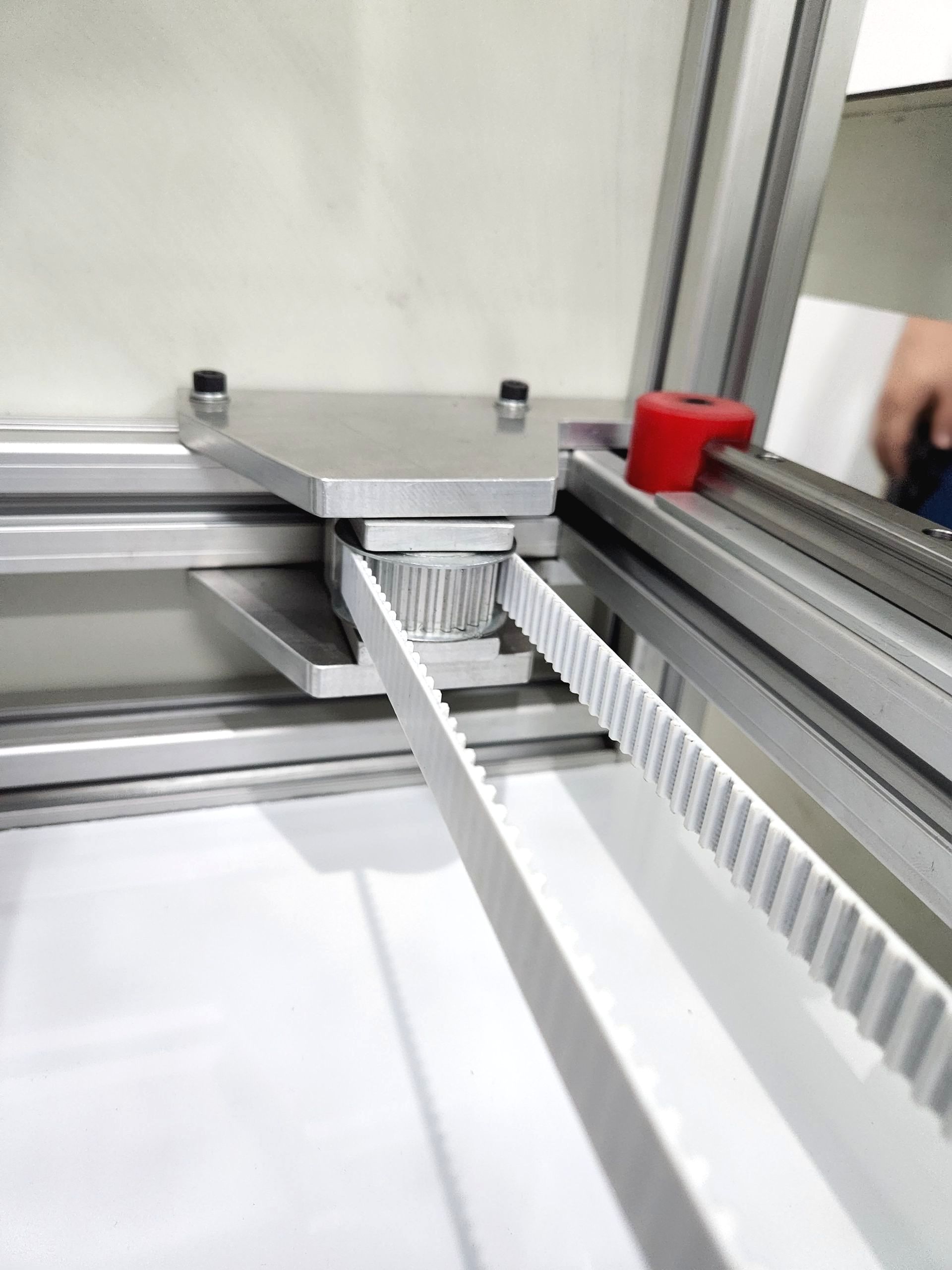

• Correia: Correia sincronizada modelo T5, 16 mm de largura, com polias T5 e rolamentos blindados
• Tensionamento: Sistema de ajuste rápido, acessível por orifício na carenagem com chave Allen de 8 mm
• Motor de tração: Motor de passo Nema 32 com torque de 80 kgf.cm
• Sensores de fim de curso: Tipo flag — para garantir precisão e segurança nos limites de movimentação

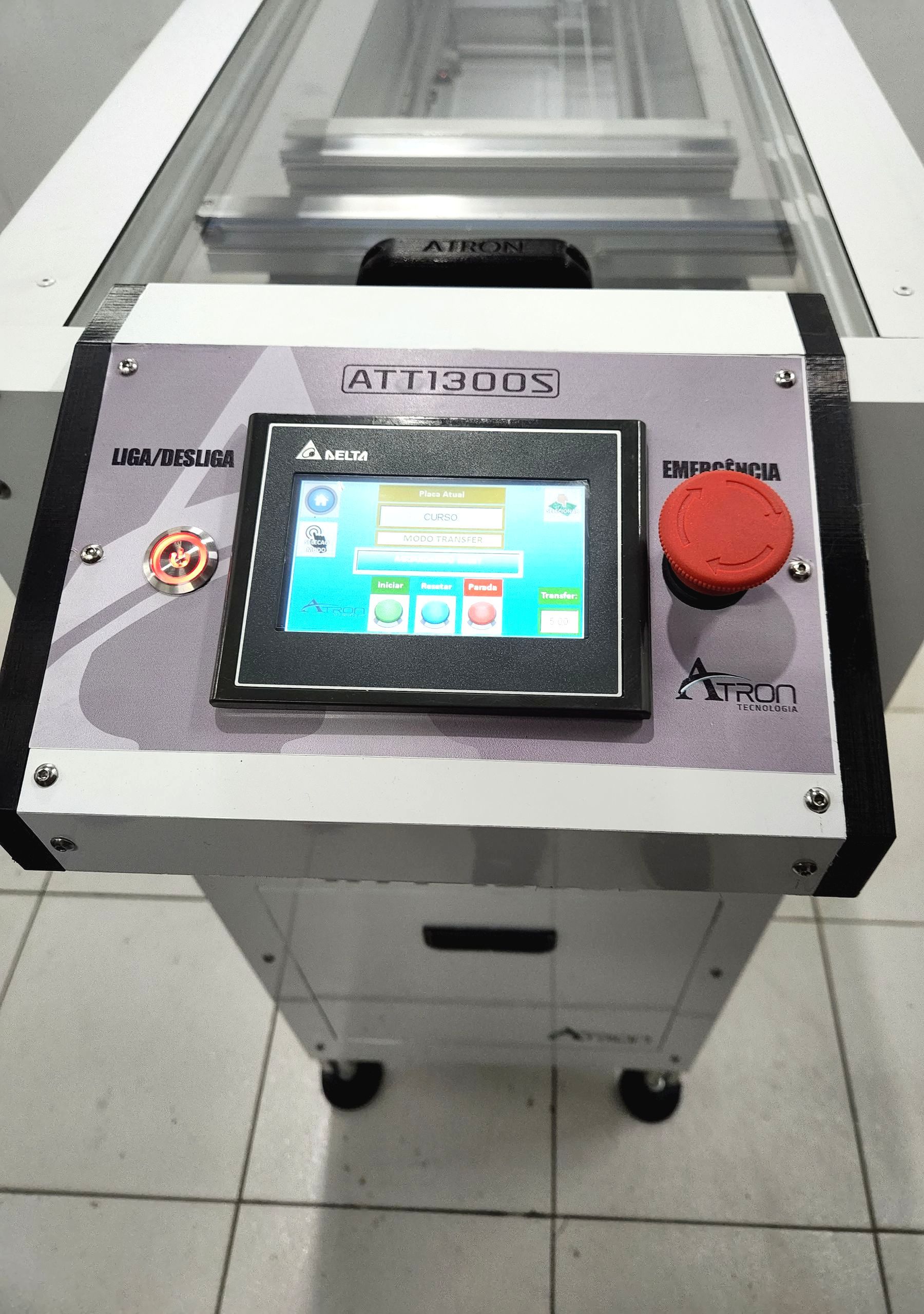

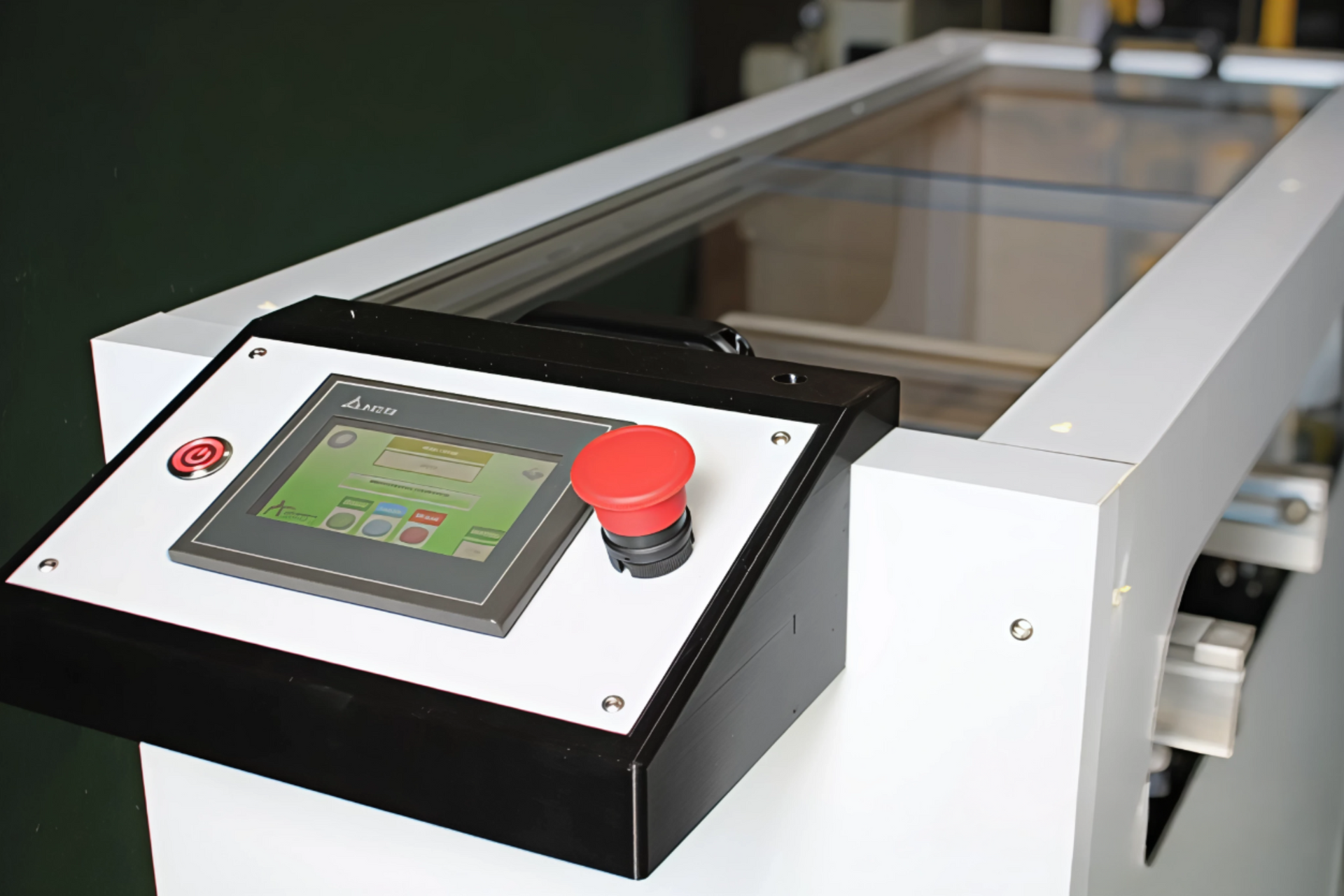

Painel de Controle

• Botão Liga/Desliga: Inox retroiluminado
• CLP: Delta de alta performance
• IHM: Tela touchscreen de 4” com alta resolução
• Drivers: Para controle dos motores de passo (conveyor e transferência)
• Fonte: 24Vdc / 15A
• Proteção elétrica: Disjuntor bifásico
• Comunicação: Relés de interface SMEMA (integração com linha SMT automatizada)

Sistema de Proteção

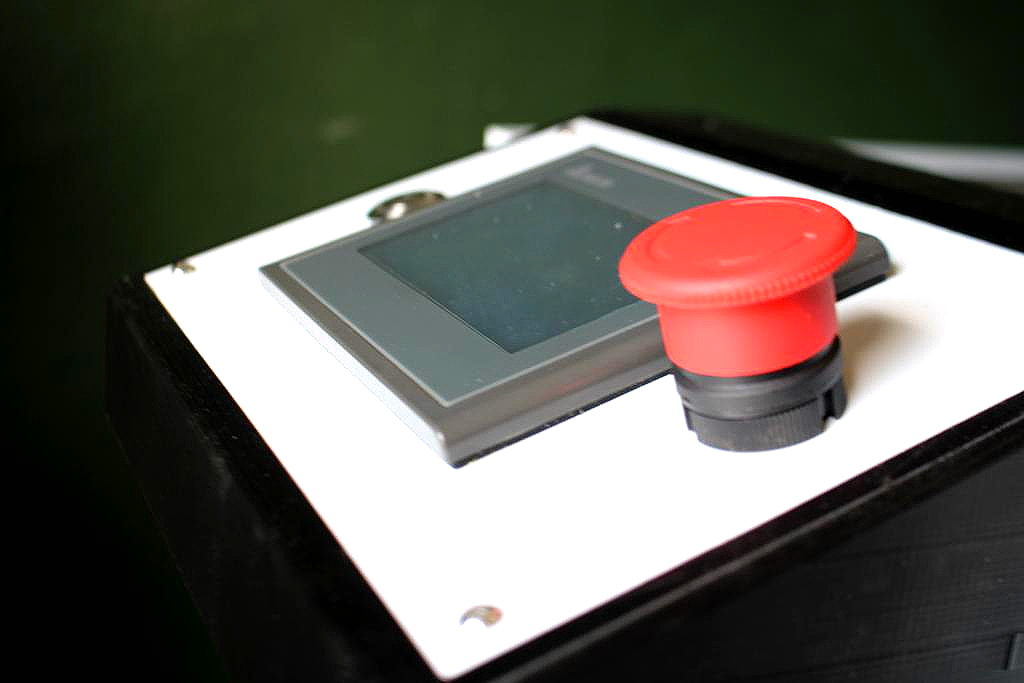

• Botoeira de emergência tipo cogumelo no painel
• Sensores indutivos nas tampas em policarbonato – indicam quando portas estão abertas
• Função STOP automático: Ao detectar violação de segurança, o sistema interrompe imediatamente a operação e exibe notificação no IHM
• Função RESET: O operador deve pressionar o botão RESET no painel para reiniciar e reposicionar o equipamento com segurança

A) Equipamento:

Garantia integral do fabricante por um período de 12 (doze) meses após a data de embarque.

O envio e retorno das peças em garantia ao fabricante são de responsabilidade do cliente.

Excluem-se da garantia os defeitos provocados por utilização inadequada.

Garantia plena de fornecimento de peças por 10 anos.

B) Mão de Obra:

12 (doze) meses após a data de embarque.

Excluem-se da garantia os defeitos provocados por utilização inadequada.

Para os equipamentos instalados fora do municipio de Manaus, as despesas de viagem e estadia do pessoal técnico da ATRON, ocorridas durante a instalação do equipamento, cursos e chamadas de assistência técnica serão de responsabilidade do cliente.

Limitações de Atendimento:

Os atendimentos técnicos dentro do período de garantia de serviços serão gratuitos dentro  do horário comercial - SEG - SEX das 08:00hs às 17:00hs. Os atendimentos efetuados por  solicitação de chamada técnica fora do horário comercial serão cobrados por hora efetiva de trabalho, independente da condição de chamada.

Cobertura:

São consideradas como "fora de garantia", todas as peças e partes de desgaste natural, ou  provocadas por falha ou falta de manutenção preventiva e conservação, ou por erros de  operação, ou por intervenção de terceiros não habilitados e não autorizados pelo fabricante ou fornecedor.

Dentro de grupo de peças e partes de desgaste, encontram-se todas as unidades de movimentação, atrito, acionamento constante e sob influência direta de fonte externa de suprimento, como ar comprimido, vácuo e água. São as mais comuns: correntes, guias, roldanas, coroas dentadas, correias, polias, rolamentos, mancais, filtros de ar, filtros em geral, lentes, bocais, chaves fim de curso, válvulas ejetoras (ejectors), válvulas solenóides, pistões pneumáticos, entre outras peças que comprovadamente sejam peças e partes de movimentação e desgartes. Para os serviços aplicados dentro deste grupo definido, as horas técnicas empregadas no reparo ou substituição, serão cobradas em separado conforme tabela padrão de hora técnica vigente na ocasião.

Instalação:

Será executada por um técnico da ATRON sem custo adicional para o cliente, entretanto para os equipamentos instalados fora do município de Manaus, as despesas de deslocamento, alimentação e estadia serão de responsabilidade do cliente.
